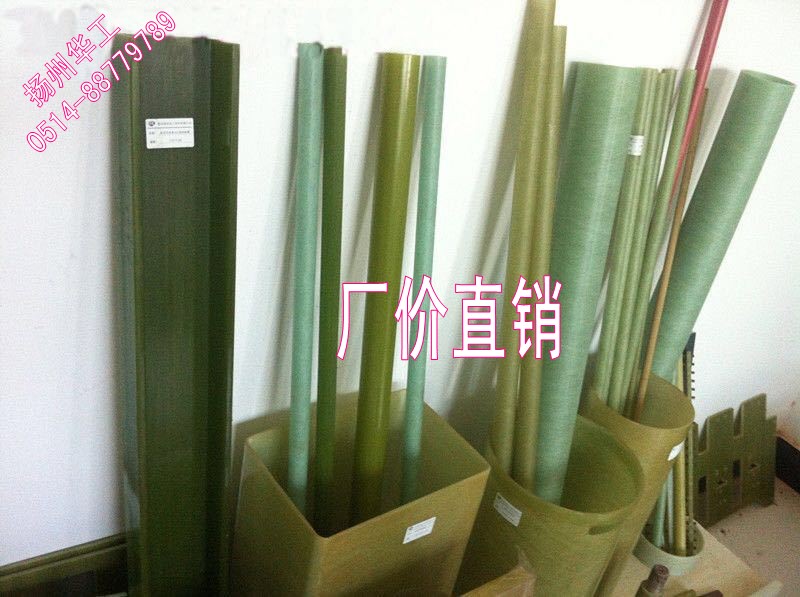

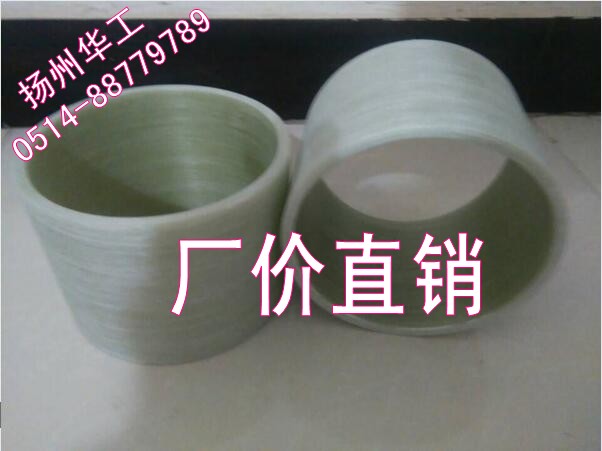

环氧玻璃纤维缠绕绝缘筒

环氧玻璃纤维缠绕绝缘筒性能参数表

环氧玻璃纤维缠绕绝缘筒产品用途：广泛应用于油浸式变压器、H级干式变压器、铁路机车变压器、有载分接开关、电抗器、避雷器、SF6互感器、试验装置等高压产品的主绝缘体。

产品特点：１、耐电压高　２、介质损耗低　３、局放量小　４、机械强度高　５、不变形无分层　６、吸水性极小　７、耐化学腐蚀(耐SF6)

产品规格：绝缘筒内径从Φ16mm至Φ2480mm，壁厚≥3mm,长度在芯模长度范围内，具体按客户要求耐定。即我公司现备有从Φ16mm至Φ2480mm芯模共200余套，(具体规格请参考芯模规格表)，特殊规格另行协商。

定货须知：１、各位用户请尽量套用现有芯模规格，如重做芯模成本大、时间长。

２、因生产工艺过程有一段时间，且各用户规格均不同，敬请提前订购。

环氧玻璃纤维缠绕绝缘筒性能参数表

指标名称

单位

指标

密度

g/cm3

1.9-2

抗弯强度

不小于

Mpa

320

抗压强度

不小于

Mpa

200

抗剪强度

不小于

Mpa

32

介质损耗因素(50Hz)

不小于

0.02

介电常数

3-6

体积电阻率

常态时

不小于

Ωm

1.0×1011

浸水后

Ωm

1.0×109

表面耐电压(于空气中耐压1min,间距30mm)

KV

14

垂直层向耐电压(90±2℃变压器油中耐压5min)

δ≤3mm

KV

18

δ>3mm

20

平行层向耐电压(90±2℃变压器油中耐压5min，间距25mm)不小于

KV

25

50

75

绝缘电阻

不小于

ＭΩ

5×104

工频电压

有载分接开关油室对地距离(变压器油中耐压，100mm,5min)

不小于

相间距离(按顾客技术要求)

KV

85
